BCZY-2C Стенд для проверки турбокомпрессоров и калибровки геометрии VNT/VGT – Продувочный диагностический стенд

Описание и технологическое назначение

Профессиональный продувочный стенд для проверки турбин и настройки геометрии модели BCZY-2C от станкостроительного завода BEACON MACHINE представляет собой высокоточный комплекс финишного контроля турбокомпрессоров в сборе. В отличие от обычных балансировочных станков, модель BCZY-2C имитирует работу газораспределительного тракта реального ДВС с измерением воздушного потока через сопловой аппарат горячей улитки, позволяя проводить точнейшую регулировку упорного винта минимального зазора (Min Flow), максимального потока (Max Flow) и углов поворота лопаток геометрии VNT / VGT.

Данный стенд калибровки электронных актуаторов турбин укомплектован универсальным программатором-тестером приводов с поддержкой протоколов PWM, CAN-bus, K-Line, SRE, что позволяет тестировать и программировать сервоприводы Hella, Siemens, Sonceboz, Denso, Mahle, Continental, а также классические вакуумные и пневматические актуаторы с датчиком положения (потенциометром). Стенд BCZY-2C адаптирован под турбины легковых машин, внедорожников, коммерческих фургонов, грузовиков и спецтехники: Garrett (GT1749V, GT2052V, GT2260V), BorgWarner (KKK BV39, KP35, KP39), Holset (HE200VG, HE300VG, HE351VE, HE400VG), IHI, Mitsubishi (TF035, TD04V) на двигателях Cummins (ISF 2.8, ISF 3.8, QSB, ISLe), ЯМЗ-534/536, КамАЗ-740, Weichai WP7/WP10, Mercedes-Benz CDI, VAG TDI, BMW, Ford. Стенд полностью устраняет такие распространенные ошибки ЭБУ, как «передув турбины» (Overboost), «недодув» (Underboost), переход мотора в аварийный режим, турбояму на низких оборотах, потерю мощности под нагрузкой и выброс черного копотного дыма.

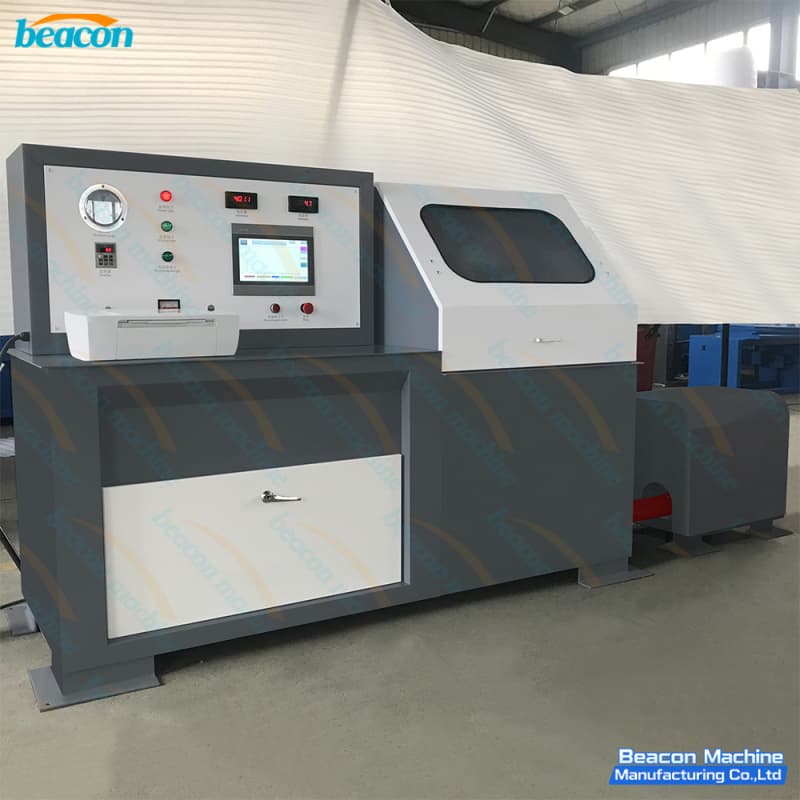

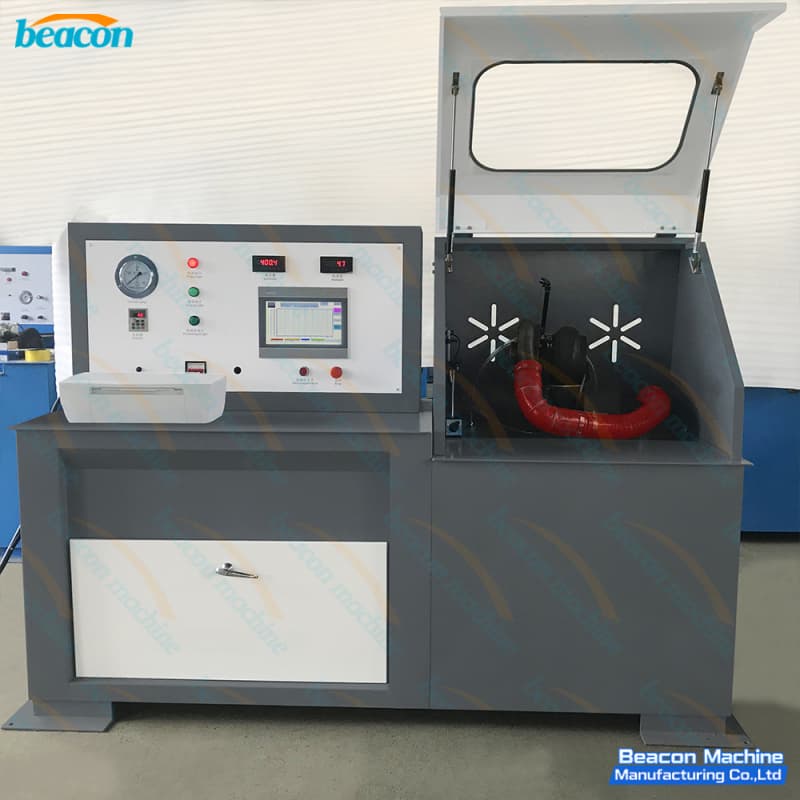

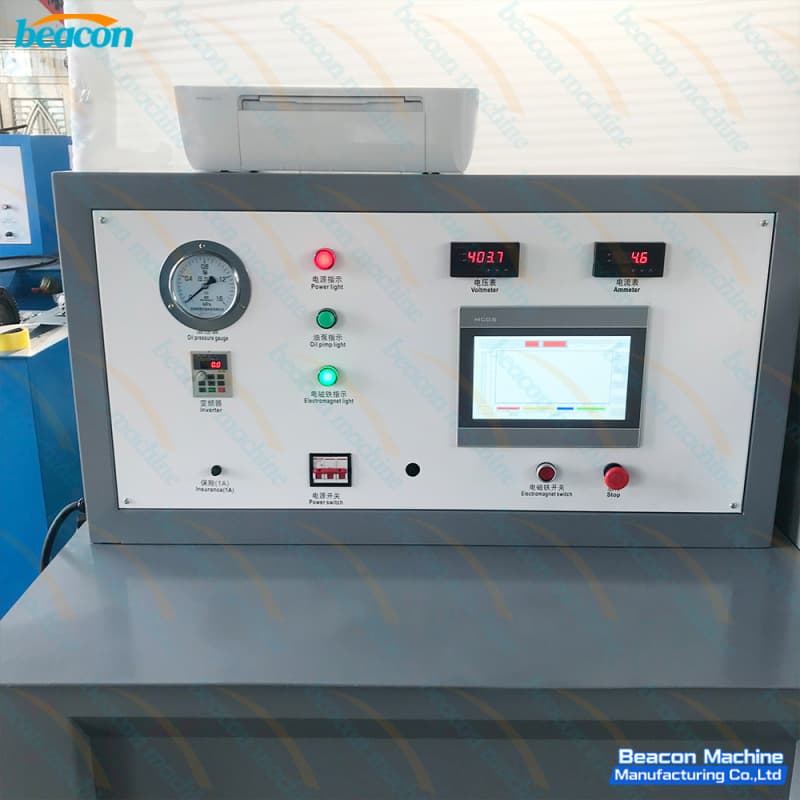

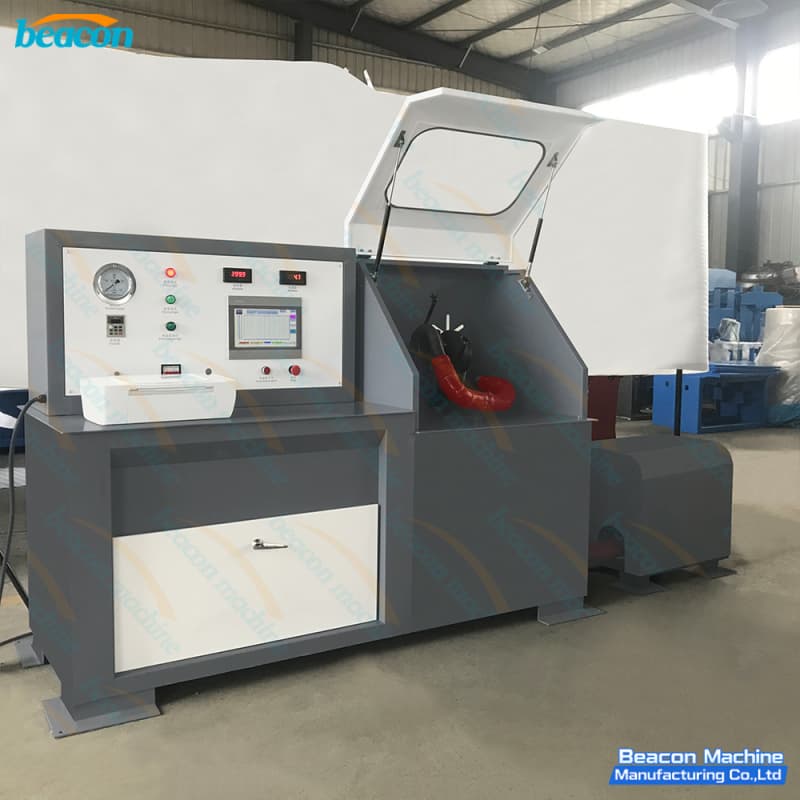

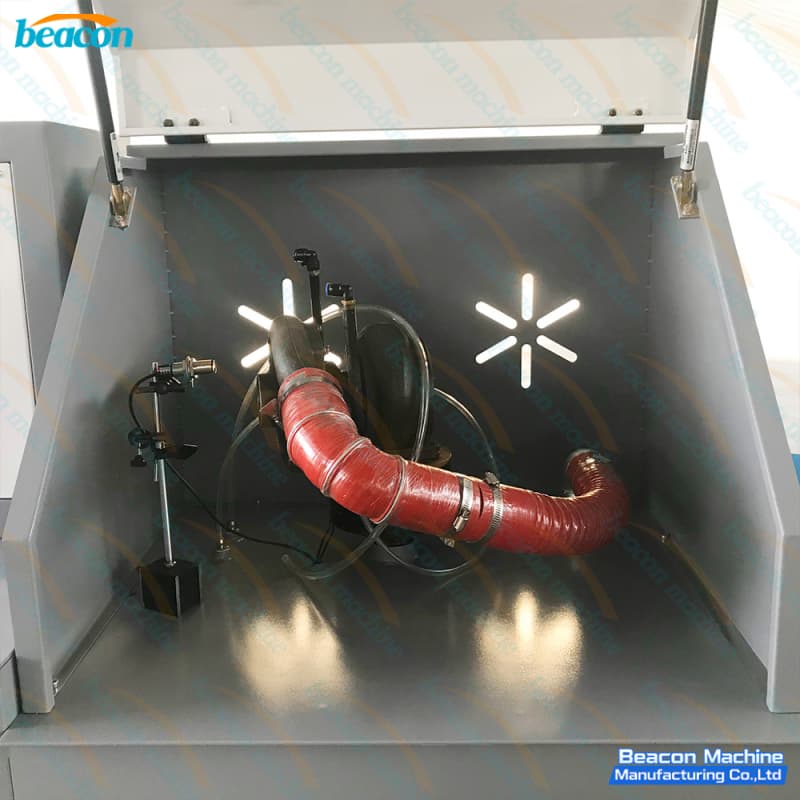

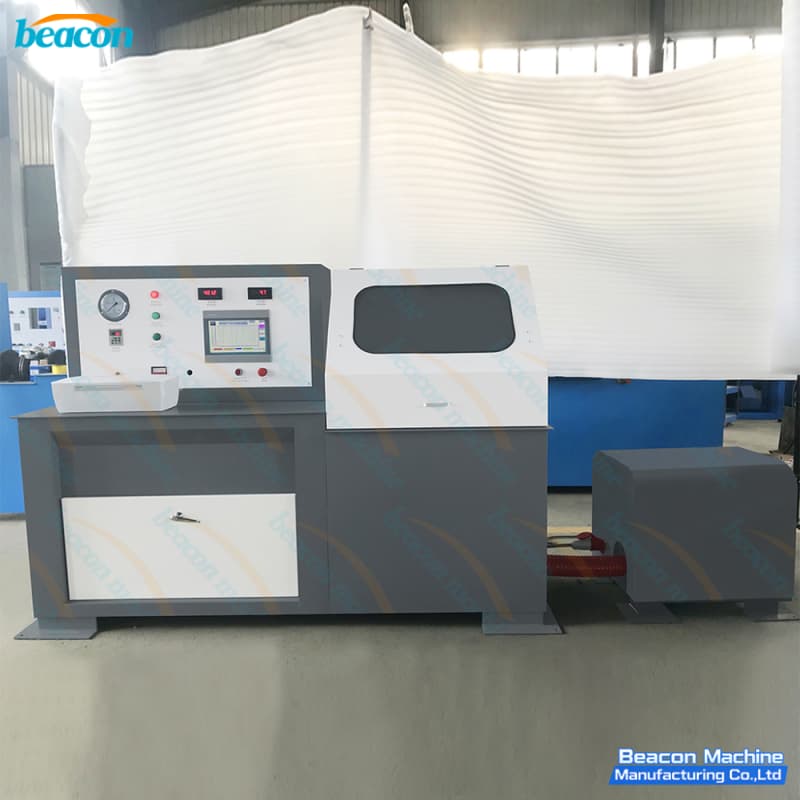

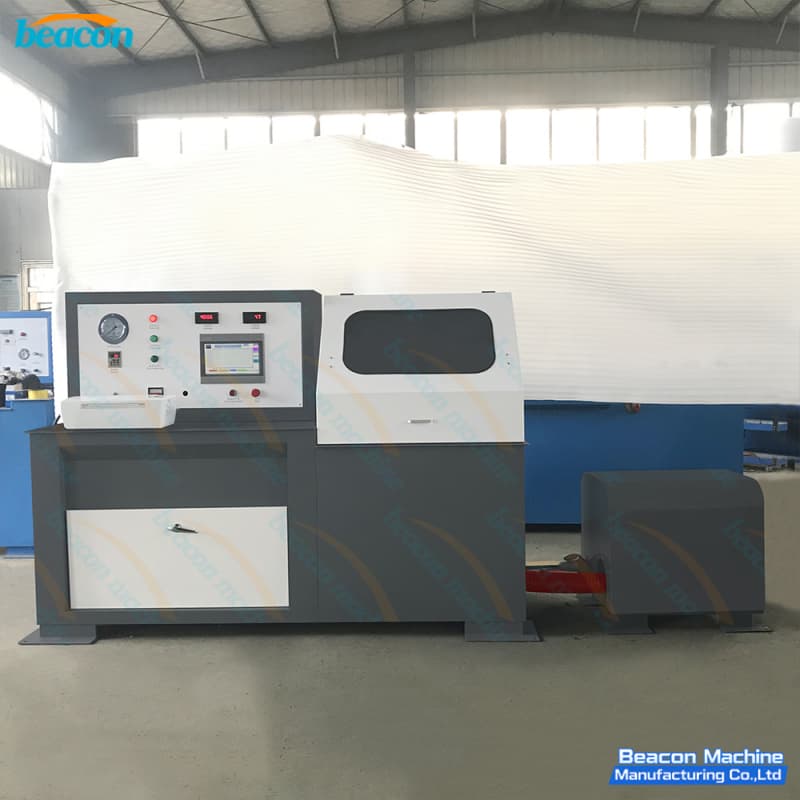

Галерея узлов и рабочего процесса стенда

Технические и сервисные преимущества продувочного стенда BCZY-2C BEACON MACHINE

• ✔            Прецизионное измерение расхода воздуха (массовый расход CFM/кг/ч):            Оснащен высокоточным промышленным расходомером и дифференциальными датчиками давления, позволяющими с погрешностью менее 1% измерять реальный проход воздуха через сопловой аппарат турбины в точках закрытой и открытой геометрии.

• ✔            Встроенный программатор и тестер всех типов сервоприводов (Actuator Tester):            Поддерживает прямое тестирование и адаптацию электронных актуаторов Hella, Sonceboz, Denso (управление по шине CAN/PWM), а также вакуумных пневмоаккумуляторов с потенциометрами, тестируя плавность хода штока и отсутствие заеданий геометрии.

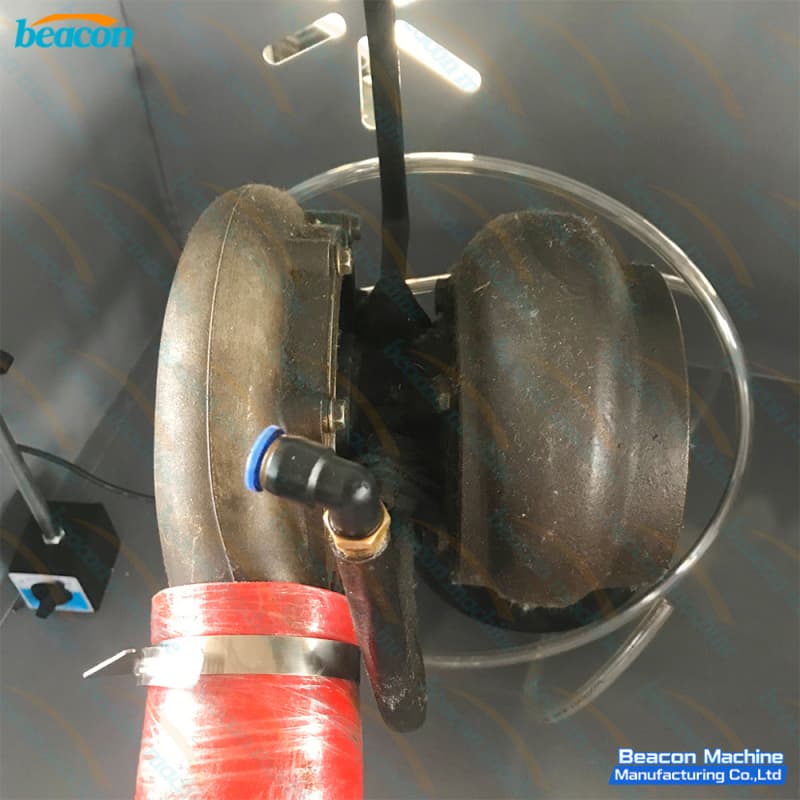

• ✔            Встроенная маслостанция для проверки герметичности на горячую:            Подает подогретое масло под давлением до 0,5 МПа в корпус картриджа во время теста потока, что позволяет визуально выявить скрытые течи масла через поршневые кольца турбинной и компрессорной стороны до монтажа узла на автомобиль.

• ✔            Обширная заводская база тест-планов с подсказками оператору:            Программный комплекс содержит эталонные параметры воздушного потока для более чем 3000 моделей турбокомпрессоров с графическим отображением допустимого коридора параметров, исключая ошибки регулировки упорного болта геометрии.

• ✔            Прямой заводской сервис и гарантия 12 месяцев от BEACON MACHINE:            Официальная гарантия завода-изготовителя, бесплатное обновление базы данных турбин, русскоязычный интерфейс, набор быстросъемных магнитных адаптеров и техническая поддержка практикующих турбинистов.
